PHG6103工业酸度计端口定义
2018-11-07 14:27:12
卓尔编辑
563

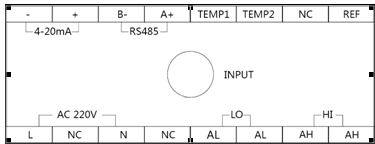

1、PHG6103工业酸度计接线图
2、PHG6103工业酸度计端口定义
l INPUT：电极测量端
l REF：电极参比端
l NC：未定义
l TEMP2：温度补偿端2
l TEMP1：温度补偿端1
l RS485(A+)：RS485通讯接口A+
l RS485(B-)：RS485通讯接口B-
l 4-20mA(+)：4-20mA输出端+
l 4-20mA(-)：4-20mA输出端-
l AC220V(L)或（DC24V）：AC220V火线或（DC24V负极特殊型号）
l NC：未定义
l AC220V(N)或（DC24V）：AC220V火线或（DC24V正极特殊型号）
l NC：未定义
l LO(AL):低报警
l HI(AH):高报警
更多关于PHG6103工业酸度计的知识请联系合肥卓尔仪器仪表有限公司的小编。
